VERSÕES 1.0 E 1.4
F04
T02
T10
T05
T20
T14 T35
T19
T03
T17
T06
T08
T09
T31
F16F24F87F19F14F10F15F18F23F30F21F09F84F20
F111
F22F17F11
F85
F08
F106
F108
F110
F116
F109
F100
F101
F104
F102
F103
F105
F107
F113
F115
T07
F07
F01
F06
F83
F05
T30
F112F114

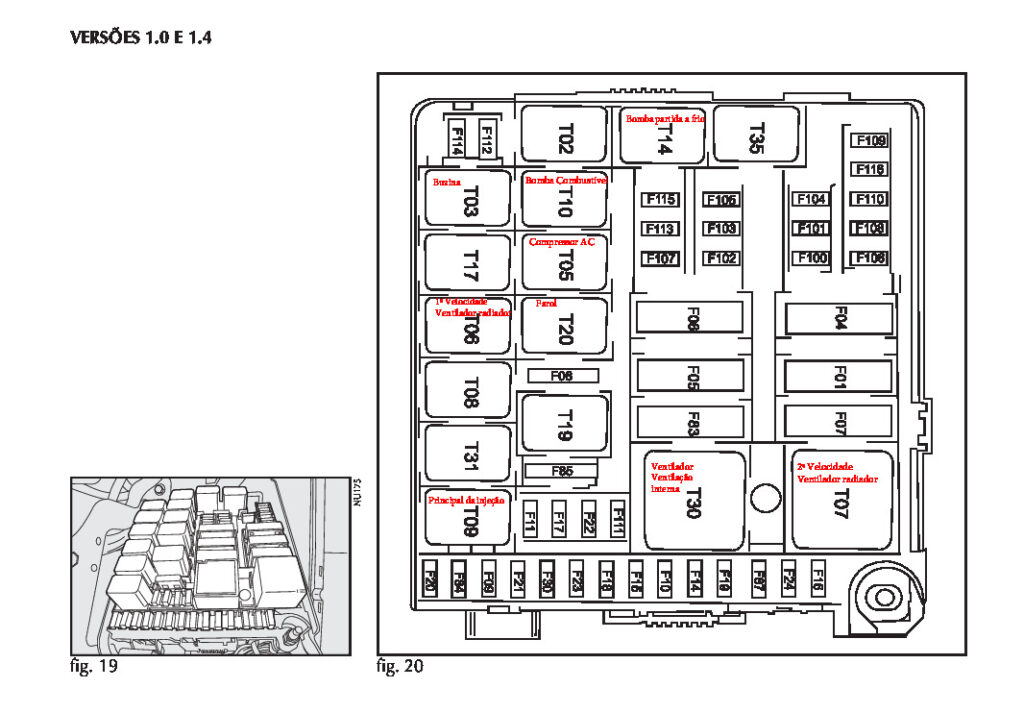

fig. 20fig. 19
NU175
Compressor AC
Bomba Combustível
2ª Velocidade
Ventilador radiador
1ª Velocidade
Ventilador radiador
Bomba partida a frio
VentiladorVentilação interna
Principal da injeção
Buzina
Farol

A tabela a seguir representa os principais fusíveis, com suas respectivas cargas elétricas.
Fusível Corrente (A) Circuito de proteção (utilizadores)
F01 20 Comutador de ignição
F04 30 Central ABS (válvula)
F05 40 Central ABS (bomba)
F06 30 1ª Velocidade do eletroventilador do radiador
F07 40 2ª Velocidade do eletroventilador do radiador
F08 30 Desembaçador do vidro traseiro
F09 30 Alimentação do comando do farol baixo e farol alto
F10 15 Buzina
F11 15 Eletroválvula canister
F14 10 Eletrobomba de partida a frio
F15 20 Limpador do para-brisa e bomba bidirecional
F16 10 Injeção eletrônica, farol de neblina, desembaçadores e quadro de instrumentos
F17 10 Sonda lambda
F18 10 Alimentação + 30 da central de controle do motor
F19 7.5 Compressor do ar-condicionado
F20 20 Limpador do para-brisa e bomba bidirecional
F21 15 Bomba de combustível
F22 20 Injetores e bobina do cilindro
F23 20 Trava elétrica das portas
F24 7.5 Central ABS
F30 15 Farol de neblina
F83 40 Eletroventilador da caixa de ar
F84 20 Limpador do vidro traseiro
F85 20 Tomada de corrente e acendedor de cigarros

Fusível Corrente (A) Circuito de proteção (utilizadores)
F87 10
Central do limpador do vidro traseiro e dianteiro e lavador de vidro dianteiro e traseiro, cen-
tral dos levantadores elétricos dos vidros, relé do compressor do ar-condicionado, sistema de
partida a frio e luz de marcha a ré
F100 20 Levantador elétrico do vidro traseiro esquerdo
F101 20 Levantador elétrico do vidro traseiro direito
F102 20 Levantador elétrico do vidro dianteiro esquerdo
F103 20 Levantador elétrico do vidro dianteiro direito
F104 15 Rádio, tomada de diagnose, central de alarme e luzes de emergência
F105 10 Quadro de instrumentos, desembaçadores, luz do teto e iluminação do porta-luvas
F106 7.5 Iluminação do conjunto de comandos esquerdo, tomada de corrente e comandos da ventilação
F107 7.5
Central dos limpadores traseiro e dianteiro e lavador do vidro dianteiro/traseiro, central dos
levantadores elétricos dos vidros
F108 10 Alimentação interna para autorrádio, predisposição para alarme e velocímetro
F109 15 Bobina relé farol de neblina e fusíveis F113 e F115
F110 10 Luz de freio, luzes de direção
F111 15 Farol alto esquerdo e direito
F112 10 Farol baixo direito
F113 5
Luz de posição dianteira direita, traseira esquerda e luz de placa, iluminação do quadro de
instrumentos e farol de neblina
F114 10 Farol baixo esquerdo
F115 5 Luz de posição dianteira esquerda e traseira direita e luz de placa
F116 7.5 Airbag
– 50 Desembaçador do para-brisa (*)
(*) Este fusível está localizado fora da caixa, perto da bateria, próximo ao polo positivo.
